CCTV HF RG 6 U/4

Çalışma sıcaklığı -30 °C… +70 °C
Bükülme yarıçapı min. 10xD
Empedans 75 ± 3 ΩΩ
Kapasite 52 ± 2 pF/m
Yayılma hızı %84±2
Yalıtım direnci min. 2 G Ω x km
Çalışma gerilimi max. 1300V
Test gerilimi 3000 V
iletken direnci max. 0,22 mm2 96 Ω/km
0,50 mm2 39 Ω/km
0,75 mm2 26 Ω/km
1,00 mm2 19,5 Ω/km
1,50 mm2 13,3 Ω/km
2,50 mm2 7,98 Ω/km
Zayıflama @20 °C 50 MHz 4,74 dB/100m
200 MHz 9,29 dB/100m
470 MHz 14,35 dB/100m
860 MHz 19,72 dB/100m
1000 MHz 21,37 dB/100m
Geri dönüş kaybı 5-470 MHz >20dB
470-1000M Hz >18dB
Standartlar TSE K 212
Yangın performansı Düşey alevyayılma EN 60332-1-2

Korozif gaz EN 60754-1/2

Duman yoğunluğu EN 61034-2

AB uygunluk beyanı LVD Alçak Gerilim Yönetmeliği 2014/35/AB

RoHS Bazı Tehlikeli Maddelerin
Kullanımının Kısıtlanması 2011/65/AB

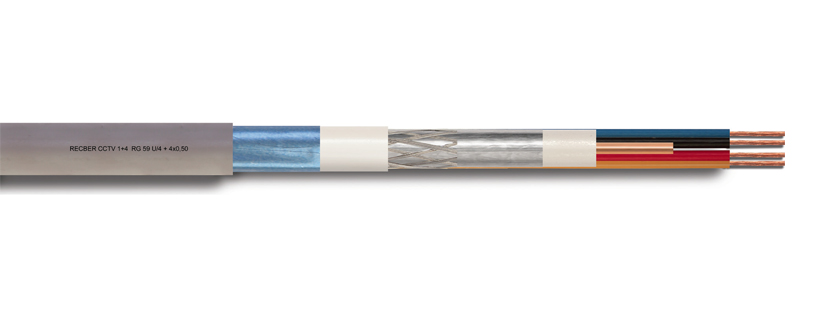

Fiziksel köpüklü izolasyon teknolojisi kullanarak, 75 ohm karakteristik empedanslı kablolar, dahili ve kuru ortamlarda, CCTV kapalı devre kamera uygulamalarında kullanılır. Görüntü, güç, ses ve kontrol sinyallerinin aynı anda iletimini sağlar. Kablo yapısında halogen free (alevi geç alır ve iletmez, yanma sonrası zehirli gaz ve görüşü engelleyen siyah duman oluşturmaz) malzeme kullanılır. Yangın şartlarından etkilenmemesi gereken yerler olmak üzere, insanların yoğun olarak bulunduğu toplu konut, otel, alış veriş merkezi, akıllı binalar gibi yapılarda kullanılır.

İletken Elektrolitik bakır tel, Ø 1,02mm (AWG18)
İzolasyon Fiziksel köpüklü PE, Ø 4,60mm, 70°C, EN 50290-2-23
Ekran Al-Pet folyo min.%100 kapama, Alüminyum tel örgü
İç Kılıf HFFR, 70°C EN 50290-2-27
İletken Bükülü bakır tel, 0,75mm2, Class5, IEC 60228
İzolasyon HFFR, Siyah-Kırmızı, 70°C EN 50290-2-26
İletken Bükülü bakır tel, 0,50mm2, Class5, IEC 60228
İzolasyon HFFR, Sarı-Mavi, 70°C EN 50290-2-26
Kılıf HFFR – RAL 7001 Gri, 70°C EN 50290-2-27
