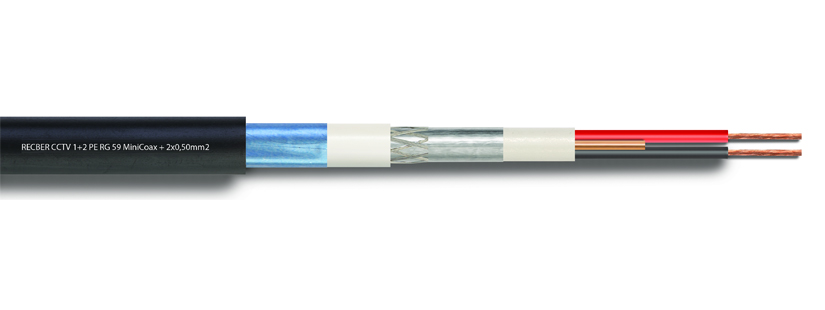

CCTV PE RG 59 MiniCoax

Çalışma sıcaklığı -30 °C… +70 °C
Bükülme yarıçapı min. 15xD
Empedans 75 ±3 Ω
Kapasite 54 ± 2 pF/m
Yayılma hızı %83±2
Yalıtım direnci min. 2 G Ω x km
Çalışma gerilimi max. 1000V
Test gerilimi 2500 V
iletken direnci max. 0,22 mm2 96 Ω/km
0,50 mm2 39 Ω/km
 Zayıflama @20 °C 1 MHz 2,2 dB/100m
5 MHz 4,0dB/100m
10 MHz 5,4 dB/100m
20 MHz 7,3 dB/100m
30 MHz 8,8 dB/100m
50 MHz 11,2dB/100m
100 MHz 15,6 dB/100m
Standartlar TSE K 212
AB uygunluk beyanı LVD       Alçak Gerilim Yönetmeliği 2014/35/AB
RoHS    Bazı Tehlikeli Maddelerin
Kullanımının Kısıtlanması 2011/65/AB

Fiziksel köpüklü izolasyon teknolojisi kullanarak 75 ohm karakteristik empedanslı kablolar, açık hava ve yeraltı CCTV kapalı devre kamera uygulamalarında kullanılır. Görüntü, güç, ses ve kontrol sinyallerinin aynı anda iletimini sağlar.

İletken Bükülü bakır tel, 7×0,20mm, Class5, IEC 60228
İzolasyon Fiziksel köpüklü PE, 0 2,50mm, 70°C, EN 50290-2-23
Ekran Al-Pet folyo min.%100 kapama. Alüminyum tel örgü
İletken Bükülü bakır tel, 0,50mm2, Class5, IEC 60228
İzolasyon PVC, Siyah-Kırmızı, TI52 EN 50290-2-21
İletken Bükülü bakır tel, 0,22mm2, Class5, IEC 60228
İzolasyon PVC, Sarı-Mavi, TI52 EN 50290-2-21
Ekran Al-Pet folyo min.%100 kapama
Kılıf PE – RAL 9011 Siyah, 80°C, EN 50290-2-24
