Detay

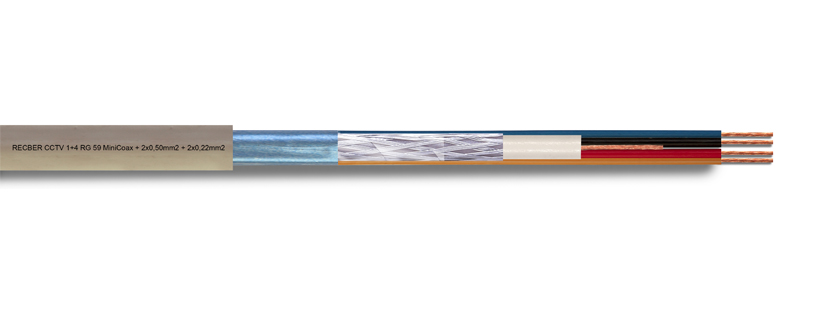

CCTV RG 59 MiniCoax

Çalışma sıcaklığı -30 °C… +70
Bükülme yarıçapı min. 15xD
Empedans 75 ±3 O
Kapasite 54 ± 2 pF/m
Yayılma hızı %83±2
Yalıtım direnci min. 2 G O x km
Çalışma gerilimi max. 1000V
Test gerilimi 2500 V
iletken direnci max. 0,22 mm2  96 Ω/km
0,50 mm2  39 Ω/km
Zayıflama @20°C Max 1 MHz           2,2 dB/100m
5 MHz           4,0 dB/100m
10MHz          5,4 dB/100m
20 MHz         7,3 dB/100m
30 MHz         8,8 dB/100m
50 MHz         11,2 dB/100m
100 MHz       15,6dB/100m
Standartlar TSEK 212
Yangın performansı Düşey alevyayılma EN 60332-1-2
AB Uygunluk Beyanı
LVD    Alçak Gerilim Yönetmeliği    2014/35/AB

RoHS
   Bazı Tehlikeli Maddelerin
Kullanımının Kısıtlanması 2011/65/AB

Fiziksel köpüklü izolasyon teknolojisi kullanarak, 75 ohm karakteristik empedanslı kablolar, dahili ve kuru ortamlarda, CCTV kapalı devre kamera uygulamalarında kullanılır. Görüntü, güç, ses ve kontrol sinyallerinin aynı anda iletimini sağlar.

iletken  Bükülü bakır tel, 7×0,20mm, Class5, IEC 60228
izolasyon Fiziksel köpüklü PE, 0 2,50mm, 70°C, EN 50290-2-23
Ekran  Al-Pet folyo min.%100 kapama. Alüminyum tel örgü
iletken Bükülü bakır tel, 0,50mm2, Class5, IEC 60228
izolasyon PVC, Siyah-Kırmızı, TI52 EN 50290-2-21
iletken  Bükülü bakır tel, 0,22mm2, Class5, IEC 60228
izolasyon PVC, Sarı-Mavi, TI52 EN 50290-2-21
Ekran Al-Pet folyo min.%100 kapama
Kılıf PVC – RAL 7001 Gri, TM51 70°C, EN 50290-2-22
