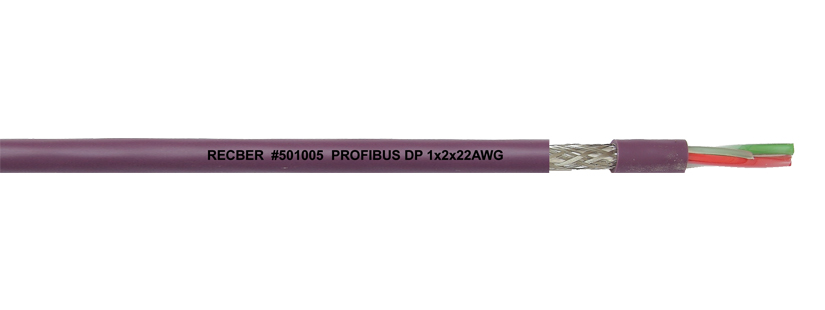

PROFIBUS FC

Category:
Sıcaklık aralığı -20 °C… +70 °C
Bükülme yarıçapı min. 15 x D
Çevrim direnci max. 110Ω/km
Ekran direnci nom. 9Ω/km
İzolasyon direnci min. 5000MΩx m
Kapasitans nom. 28,5pF/m
Karakteristik empedans 150 ± 15 Ω
Yayılma hızı 78%
Test gerilimi 1500 V
Çalışma gerilimi max. 300 V
Zayıflama @20 °C max. 9,6 kHz 0,30 dB/100m
38,4 kHz 0,40 dB/100m
4 MHz 2,20 dB/100m
16 MHz 4,20 dB/100m
Standartlar IEC 61158, EN 50170
Yangın performansı Düşey alevyayılma EN 60332-1-2 (LSZH-PVC)

Korozif gaz EN 60754-1/2 (LSZH)

Duman yoğunluğu EN 61034-2 (LSZH)

AB uygunluk beyanı LVD Alçak Gerilim Yönetmeliği 2014/35/AB

RoHS Bazı Tehlikeli Maddelerin
Kullanımının Kısıtlanması 2011/65/AB

Endüstriyel otomasyon uygulamalarında yüksek hızlı veri iletimini etkin bir şekilde sağlar. Tek bir bus kablo üzerinden master/slave bağlantısı yapıldığından, kurulumu kolay ve maliyeti düşüktür.
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Power over Ethernet (PoE) / PoE+

İletken Elektrolitik bakır tel, Ø 22AWG
İzolasyon Fiziksel köpüklü PE, Ø 2,55mm, a(N) teli – yeşil / b(P) teli – kırmızı 70°C, EN 50290-2-23
İç kılıf PVC – Naturel, Ø 5,50mm
LSZH/LS0H – Naturel, Ø 5,50mm
Ekran Al-Pet folyo min.%100 kapama
Kalaylı bakır tel örgü %85 kapama
Kılıf PVC – RAL 4001 Mor, Ø 8,0mm
TM51 70°C, EN 50290-2-22
LSZH/LS0H – RAL4001 Mor, Ø 8,0mm
70°C, EN 50290-2-27
