Detay

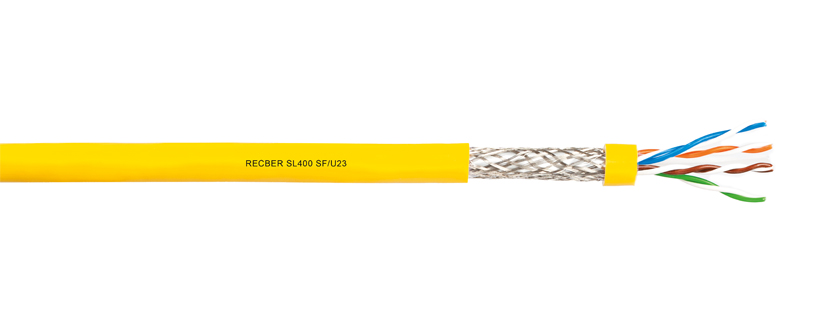

SL400 SF/U23

Sıcaklık aralığı sabit: -20 °C… +60 °C
hareketli: 0 °C… +50 °C
Bükülme yarıçapı min. sabit: min. 4xD
hareketli: min. 8xD
Çekme dayanımı max. 100 N
Ezilme direnci min. 1000 N/10cm
Darbe dayanımı min. 10 darbe
İletken direnci max. 85Ω/km
Direnç dengesizliği max. 2%
İzolasyon direnci min. 5000MΩx m
Kapasitans nom. 50pF/m
Kapasite dengesizliği max. 1600pF/km
Karakteristik empedans 100 ± 5 Ω @100MHz
Yayılma hızı 67-69%
Yayılma gecikmesi max. 537 ns/100m
Sinyal gecikmesi max. 45 ns/100m
Test gerilimi 1000 V
Çalışma gerilimi max. 125 V
TCL min. “Seviye 2”
Kuplaj zayıflaması “Tip Ib”
Transfer empedansı “Sınıf 2”
Segregasyon sınıfı “c” EN 50174-2
Sıcaklık aralığı sabit: -20 °C… +60 °C
hareketli: 0 °C… +50 °C
Bükülme yarıçapı min. sabit: min. 4xD
hareketli: min. 8xD
Çekme dayanımı max. 100 N
Ezilme direnci min. 1000 N/10cm
Darbe dayanımı min. 10 darbe
İletken direnci max. 85Ω/km
Direnç dengesizliği max. 2%
İzolasyon direnci min. 5000MΩx m
Kapasitans nom. 50pF/m
Kapasite dengesizliği max. 1600pF/km
Karakteristik empedans 100 ± 5 Ω @100MHz
Yayılma hızı 67-69%
Yayılma gecikmesi max. 537 ns/100m
Sinyal gecikmesi max. 45 ns/100m
Test gerilimi 1000 V
Çalışma gerilimi max. 125 V
TCL min. “Seviye 2”
Kuplaj zayıflaması “Tip Ib”
Transfer empedansı “Sınıf 2”
Segregasyon sınıfı “c” EN 50174-2
İletken Elektrolitik bakır tel, Ø 23AWG
İzolasyon HDPE, TIA 568 izole renk kodlamasına uygun 80°C, EN 50290-2-23
Çapraz Ayırıcı PE
Ekran Al-Pet folyo min.%100 kapama
Kalaylı bakır tel örgü % 50 kapama
Kılıf LSZH/LS0H – RAL 1018 Sarı, Ø 7,6mm
70°C, EN 50290-2-27
PVC – RAL 7001 Gri, Ø 7,6mm
TM51 70°C, EN 50290-2-22
PE – RAL 9011 Siyah, Ø 7,6mm
80°C, EN 50290-2-24
